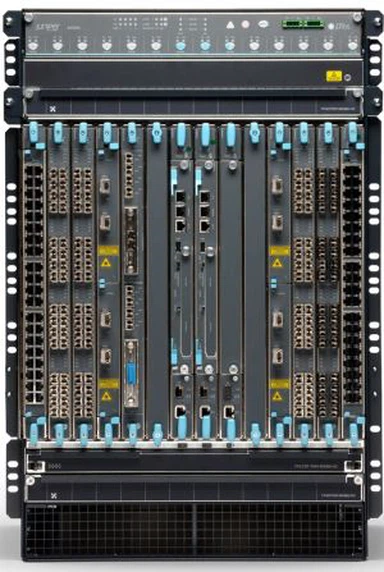

EX9214-BASE3B-AC Ethernet-switch

Productbeschrijving

De EX9200-lijn van programmeerbare, flexibele en schaalbare modulaire Ethernet-coreswitches vereenvoudigt de implementatie van cloudapplicaties, gevirtualiseerde servers en rijke media-samenwerkingstools in campus- en datacenteromgevingen.

De EX9200 is ook een belangrijk onderdeel van Juniper's AI-Driven Enterprise. De switch ontkoppelt het overlay-netwerk van de underlay met technologieën zoals Ethernet VPN (EVPN) en Virtual Extensible LAN (VXLAN), waarmee wordt voldaan aan de behoeften van het moderne bedrijfsnetwerk door netwerkbeheerders in staat te stellen logische L2-netwerken over verschillende L3-netwerken te creëren.

De EX9200 is gebaseerd op op maat gemaakt Juniper One-silicium, een door Juniper ontworpen ASIC die een programmeerbare Packet Forwarding Engine (PFE) biedt en native ondersteuning biedt van netwerkprotocollen zoals virtualisatie met behulp van MPLS over IP en overlay-netwerkprotocollen. ASIC-microcodewijzigingen geleverd via updates voor Juniper Networks Junos^®besturingssysteem biedt investeringsbescherming doordat bestaande hardware nieuwe of toekomstige netwerkprotocollen kan ondersteunen.

Dankzij de programmeerbaarheid van de EX9200 kan deze op Junos OS-gebaseerde automatisering ondersteunen, samen met de Junos SDK, waardoor integratie met Puppet en andere automatiseringstoepassingen mogelijk is. De netwerkprogrammeerbaarheid van de EX9200 maakt ook integratie met toonaangevende orkestratietoepassingen zoals OpenStack mogelijk.

Er zijn drie EX9200-chassisopties beschikbaar, die volledige implementatieflexibiliteit bieden:

• EX9204 Ethernet-switch, een 4-slots, 5 U-chassis dat maximaal drie lijnkaarten ondersteunt
• EX9208 Ethernet-switch, een 8-slots, 8 U-chassis dat maximaal zes lijnkaarten ondersteunt
• EX9214 Ethernet-switch, een 14-slots, 16 U-chassis dat maximaal 12 lijnkaarten ondersteunt



Tabel 1. EX9200-functies in één oogopslag

* ISSU wordt alleen ondersteund op de EX9200-32XS, EX9200-40F, EX9200-40T, EX9200-40F-M en EX9200-2C-8S, EX9200-6QS en EX9200-2C-8S
Functie	EX9204	EX9208	EX9214
Architectuur	Afzonderlijke specifieke gegevens-, besturings- en beheervlakken
Stroom	Biedt plaats aan maximaal vier voedingen: -40 tot -72 V DC (1+1 redundantie) 100-120 V AC (2+2 redundantie) 200-240 V AC (1+1 redundantie) Maximaal stroomverbruik: 2.199 W (DC), 2.421 W (AC)	Biedt plaats aan maximaal vier voedingen: -40 tot -72 V DC (2+2 redundantie) 100-120 V AC (3+1 redundantie) 200-240 V AC (2+2 redundantie) Maximaal stroomverbruik: 4.388 W (DC), 4.831 W (AC)	Biedt plaats aan maximaal vier voedingen (twee voedingen per voedingszone; twee voedingszones per systeem) -40 tot -72 V DC (1+1 redundantie per voedingszone) 200-240 V AC (1+1 redundantie per voedingszone) Maximaal stroomverbruik: 9.534 W (DC), 9.318 W (AC)
Koeling	Intern redundante ventilatorlade Luchtstroom van zijkant-naar-zijkant	Intern redundante ventilatorlade Luchtstroom van zijkant-naar-zijkant	Luchtstroom van voor- naar- achterkant Hot- verwisselbare ventilatorlade met 1+1 redundantie
Gewicht (volledig geladen)	128,0 lbs (58,1 kg)	74,2 kg (163,6 lbs)	350,1 lbs (158,8 kg)
Stof	Backplane-capaciteit tot 3 Tbps Tot 1,5 Tbps (full duplex) per slot fabric-capaciteit 1+1 fabric-redundantie	Backplanecapaciteit tot 7,5 Tbps Tot 1,5 Tbps (full duplex) per slot fabric-capaciteit 1+1 fabric-redundantie	Backplane-capaciteit tot 12 Tbps Tot 1,5 Tbps (full duplex) per slot fabric-capaciteit 2+1 fabric-redundantie
Routing-engine	Hoofd- en back-uproutingengines (1+1 redundantie) Tot 64 gigabyte DRAM Dubbele insteekbare Solid{0}} State Drive (SSD) aan de voorkant (elk maximaal 64 GB) Console-, extra seriële en Ethernet-beheerpoorten USB-opslaginterface
Besturingssysteem	Juniper Networks Junos-besturingssysteem
Hoge beschikbaarheid	Hardware ontworpen voor continu gebruik: Veilige, modulaire architectuur die fouten isoleert Afzonderlijke controle- en doorstuurvlakken die de schaalbaarheid en veerkracht verbeteren Transparante failover en netwerkherstel Graceful Routing Engine-omschakeling (GRES) Non-stop actieve routering (NSR) Non-stop overbrugging (NSB) Uniforme in-service software-upgrade (geünificeerde ISSU)*
Laag 2-functies	Maximaal 1 miljoen MAC-adressen (Media Access Control). Maximaal 512.000 Address Resolution Protocol (ARP)-vermeldingen met ML-licentie (256.000 vermeldingen zonder ML-licentie) Maximaal 512.000 Forwarding Information Block (FIB)-inzendingen met ML-licentie (256.000 inzendingen zonder ML-licentie) Jumboframes (maximaal 9.192 bytes) 32.000 VLAN's VLAN-registratieprotocol 3ad – Linkaggregatiecontroleprotocol (LACP) 1D – Spanning Tree-protocol (STP) 1w – Rapid Spanning Tree-protocol (RSTP) 1s – Meerdere Spanning Tree Protocol (MSTP) VLAN Spanning Tree Protocol (VSTP)



Functie	EX9204	EX9208	EX9214
Laag 3-functies	1 miljoen IPv4-routeringsinformatiebasis (RIB) 1 miljoen IPv6 RIB Statische routering RIP-v1/v2 OSPF v1/v2 OSPF v3 Filter-gebaseerd doorsturen Virtueel Router Redundantie Protocol (VRRP)* IPv6 Bidirectionele doorstuurdetectie (BFD) Virtuele routers BGP (licentie voor geavanceerde functies) IS-IS (licentie voor geavanceerde functies)
Hardware-tunneling	GRE-tunnels MPLS-mogelijkheden (Advanced Feature License) VPLS BGP/MPLS VPN's Ethernet-VPN's*
Multicast	Tot 256.000 IPv4-multicastroutes Tot 256.000 IPv6-multicastroutes Internet Group Management Protocol (IGMP) v1/v2/v3 IGMP-spionage MLD-snuffelen Protocolonafhankelijke multicast PIM-SM, PIM-SSM, PIM-DM Multicast brondetectieprotocol (MSDP)
Firewall-filters	Inkomend en uitgaand L2-L4-toegangscontrolelijsten (ACL's): Poort-ACL's VLAN ACL's Router-ACL's Beheer de bescherming tegen Denial{0}}of-Service (DoS).
Kwaliteit van de dienstverlening (QoS)	16.000 politieagenten per chassis 8 uitgaande wachtrijen per poort Planning van gewogen willekeurige vroege detectie (WRED). Gewogen round-robin-wachtrij (WRR). Strenge wachtrijen met voorrang
Virtualisatie	Integratie met Juniper Networks Contrail Integratie met VMware NSX SDN-controllers Netwerkvirtualisatieprotocollen zoals Virtual eXtensible LAN (VXLAN) en Open vSwitch Database (OVSDB) VXLAN Laag 2 en Laag 3 Gateway* EVPN* EVPN Multihoming (EVPN-switchinterface – linkaggregatie)* EVPN VXLAN L2- en L3-gateway* Virtual Private LAN Service (VPLS) voor datacenterinterconnect
Beheer	Junos OS-opdracht-regelinterface (CLI) Junos XML-beheerprotocol SNMP v1/v2/v3 RADIUS TACACS+ Uitgebreide MIB-ondersteuning Op firewall-gebaseerde poortspiegeling Link Layer Discovery Protocol (LLDP) Geavanceerde inzichtoplossingen (AIS)



EX9200 Routing-engine

De Routing Engine van de EX9200-switch is gebaseerd op dezelfde in de praktijk-beproefde hardwarearchitectuur die wordt gebruikt door de routers van Juniper Networks, waardoor de EX9200 dezelfde carrier--prestaties en betrouwbaarheid krijgt als Juniper-routers bieden aan 's werelds grootste serviceprovidernetwerken. De centrale CPU van de RE voert alle systeemcontrolefuncties uit en onderhoudt de hardware-doorstuurtabel en routeringsprotocolstatussen voor de EX9200. Speciale hardware op de RE ondersteunt chassisbeheerfuncties zoals omgevingsmonitoring. Communicatie tussen RE-modules en individuele lijnkaarten vindt plaats via een speciale interne GbE out-of-band-besturingsinterface.

Er zijn twee EX9200-routingengines: de EX9200-RE* en EX9200-RE2. De EX9200-RE* ondersteunt besturings- en beheervlakfunctionaliteit met een geïntegreerde Routing Engine die beschikt over een quad-core, 1,73 GHz Intel-processor met 16 gigabyte DRAM en dubbele insteekbare SSD's aan de voorkant, die elk 32 GB opslagruimte bieden voor Junos OS-images en logs.

De EX9200-RE2 beschikt over een zes-core, 2 GHz Intel-processor met 64 gigabyte DRAM en twee aan de voorkant-pluggable SSD's, die elk 64 GB opslagruimte bieden voor Junos OS-images en -logboeken. De 10GbE Routing Engine-naar de switch-fabric-interface maakt het in de toekomst mogelijk om gevirtualiseerde applicaties uit te voeren.

Beide Routing Engines zijn voorzien van AUX-, console- en Ethernet-poorten op het voorpaneel ter ondersteuning van out{0}}of--band systeembeheer en monitoring, terwijl een externe USB-poort een verwijderbare media-interface biedt voor het handmatig installeren van Junos OS-images.

EX9200 Schakelaarstof

De EX9200-SF3** en EX9200-SF2 Switch Fabric-modules zijn hot-swappable en dienen als de centrale niet-blokkerende matrix waar alle netwerkgegevens doorheen gaan. De EX9200-SF2 ondersteunt een doorvoer van 480 Gbps per slot en de EX9200-SF3 ondersteunt een doorvoer van 1,5 Tbps per slot.

Op de EX9204- en EX9208-switches leveren twee EX9200-SF3- of EX9200-SF2 Switch Fabric-modules, geïmplementeerd in een redundante configuratie, respectievelijk tot 1,5 Tbps of 480 Gbps systeemdoorvoer per slot. De Switch Fabric-module die als eerste is geïnstalleerd, fungeert als master, terwijl de tweede als back-up dient.

Op de EX9214 leveren drie EX9200-SF3- of EX9200-SF2 Switch Fabric-modules, geïmplementeerd in een redundante configuratie, respectievelijk een systeemdoorvoer van 1,5 Tbps of 480 Gbps per slot. Het verkeer wordt verdeeld over de eerste twee geïnstalleerde Switch Fabric-modules, die samen functioneren als de hoofdschakelaarstructuur, terwijl de derde als back-up dient.

Switch Fabric-modules voeren de volgende belangrijke functies uit:

Systeemfuncties bewaken en besturen

Alle lijnkaarten met elkaar verbinden

Klokken en systeemresets

Optreden als Routing Engine-vervoerder



Kenmerken en voordelen

Vereenvoudigde netwerkarchitecturen

De EX9200 is ideaal voor het vereenvoudigen van campus-, datacenter- en gecombineerde campus- en datacenternetwerkomgevingen door netwerklagen samen te vouwen.

Op de campus stort de EX9200 de kern- en distributielagen in; Wanneer de EX9200 wordt gebruikt met Juniper-toegangslaagschakelaars die zijn geïmplementeerd in een MC-LAG-configuratie (alleen ondersteund met SF2), helpt hij het Spanning Tree Protocol te elimineren, waardoor de netwerkarchitectuur en netwerkbewerkingen dramatisch worden vereenvoudigd.

Op dezelfde manier kan de EX9200 in het datacenter worden gebruikt om kern- en aggregatielagen samen te vouwen; Nogmaals, bij gebruik met Juniper-toegangsschakelaars in een MC-LAG-configuratie helpt de EX9200 het aantal beheerde apparaten met meer dan 50% te verminderen en wordt het Spanning Tree Protocol uit het netwerk geëlimineerd.

In gecombineerde campus- en datacenteromgevingen consolideert de EX9200 netwerklagen om de netwerkarchitectuur en -activiteiten te vereenvoudigen.

In alle scenario's levert de EX9200 een eenvoudige, veilige, gevirtualiseerde netwerkomgeving die de bedrijfsflexibiliteit vergroot.

Hoge beschikbaarheid

EX9200-kernswitches bieden een aantal functies met hoge beschikbaarheid die zorgen voor ononderbroken prestaties op carrier-niveau. Elk EX9200-chassis bevat een extra slot voor een redundante Routing Engine-module die dient als back-up in de hot- standby-modus, klaar om het over te nemen in het geval van een storing in de Master Routing Engine. Als de master uitvalt, zorgt de geïntegreerde L2 en L3 Graceful Routing Engine Switchover (GRES)-functie van Junos OS, die in combinatie met de non-stop active routing (NSR) en non-stop bridging (NSB) functies, voor een naadloze overdracht van controle naar de back-up, waardoor ononderbroken toegang tot applicaties, services en IP-communicatie behouden blijft.

Carrier-Klasse besturingssysteem

De EX9200-serie switches draait op hetzelfde Junos-besturingssysteem dat wordt gebruikt door alle andere Juniper Networks EX-serie Ethernet-switches, evenals de Juniper Networks-routers die 's werelds grootste en meest complexe netwerken aandrijven.

Door een gemeenschappelijk besturingssysteem te gebruiken, levert Juniper een consistente implementatie en werking van de functies op het besturingsvlak voor alle producten. Om die consistentie te behouden, houdt Junos OS zich aan een zeer gedisciplineerd ontwikkelingsproces dat gebruik maakt van een enkele broncode, een enkele releasetrein volgt en een zeer beschikbare modulaire architectuur gebruikt die voorkomt dat geïsoleerde fouten een heel systeem platleggen.

Deze kenmerken zijn van fundamenteel belang voor de kernwaarde van de software, waardoor alle Junos OS-producten gelijktijdig kunnen worden bijgewerkt met dezelfde softwareversie. Alle functies zijn volledig op regressie getest, waardoor elke nieuwe release een echte superset is van de vorige versie; klanten kunnen de software implementeren met het volste vertrouwen dat alle bestaande mogelijkheden behouden blijven en op dezelfde manier werken.

Vereenvoudigd beheer en bediening

Er is ook een reeks systeembeheeropties beschikbaar voor de EX9200-schakelaarreeks.

De standaard Junos OS CLI biedt dezelfde gedetailleerde beheermogelijkheden en scriptparameters als op alle apparaten met Junos OS-. Bovendien zorgen geïntegreerde Junos XML-beheerprotocoltools voor vroege detectie en automatische oplossing van potentiële problemen met betrekking tot het besturingssysteem.

De Junos Space-software van Juniper Networks biedt beheer op systeem-niveau voor alle Ethernet-switches uit de EX-serie, evenals voor andere Juniper-producten die in het hele netwerk worden ingezet-, allemaal vanaf één console.

MACsec

De EX9200-40XS- en EX9200-15C-lijnkaarten ondersteunen IEEE 802.1ae MACsec met AES-256-bits encryptie, en bieden ondersteuning voor de vertrouwelijkheid van gegevens op de link-laag, gegevensintegriteit en authenticatie van de gegevensoorsprong. De EX9200-40F-M- en EX9200-20F-MIC-lijnkaarten ondersteunen AES-128-bit-codering. Er is een enkele EX9200-SFL-licentie vereist voor het EX9200-chassis om MACsec in de software in te schakelen.

MACsec, gedefinieerd door IEEE 802.1AE, biedt veilige, gecodeerde communicatie op de Link Layer die in staat is bedreigingen van Denial of Service (DoS) en andere inbraakaanvallen te identificeren en te voorkomen, evenals man{1}}in-the-middle-, masquerading-, passieve afluister- en afspeelaanvallen die van achter de firewall worden gelanceerd. Wanneer MACsec wordt geïmplementeerd op switchpoorten, wordt al het verkeer op de draad gecodeerd, maar het verkeer binnen de switch niet. Hierdoor kan de switch al het netwerkbeleid, zoals QoS, deep packet inspection en sFlow, op elk pakket toepassen zonder de veiligheid van pakketten op de draad in gevaar te brengen.

Met Hop{0}}voor-hop-codering kan MACsec de communicatie beveiligen terwijl de netwerkintelligentie behouden blijft. Bovendien kunnen op Ethernet-gebaseerde WAN-netwerken MACsec gebruiken om verbindingsbeveiliging te bieden via langeafstandsverbindingen. MACsec is transparant voor Layer 3- en hogere-laagprotocollen en is niet beperkt tot IP-verkeer; het werkt met elk type bekabeld of draadloos verkeer dat via Ethernet-verbindingen wordt overgedragen.

Schaallicenties

Met EX9204-ML, EX9208-ML en EX9214-ML Mega Scale-licentie-SKU's kan een EX9200-chassis 512K FIB- en ARP-ingangen ondersteunen. Per chassis is slechts één ML-licentie vereist.



Specificaties

Tabel 6. Systeemcapaciteit van de EX9200

	EX9204	EX9208	EX9214
Capaciteit van de backplane	Tot 3 Tbps*	Tot 7,5 Tbps*	Tot 12 Tbps*
Maximale fabricbandbreedte/slot	1,5 Tbps/slot	1,5 Tbps/slot	1,5 Tbps/slot
Maximale 1GbE draadsnelheid poortdichtheid (draadsnelheid)	120	240	440
Maximale 10GbE draadsnelheid poortdichtheid (draadsnelheid)	144 (96)	288 (240)	576 (480)
Maximale 25GbE draadsnelheid poortdichtheid (draadsnelheid)	120**	360**	480**
Maximale 40GbE draadsnelheid poortdichtheid (draadsnelheid)	30	90	120
Maximale 100GbE draadsnelheid poortdichtheid (draadsnelheid)	30	90	120





EX9204	EX9208	EX9214
Afmetingen (B x H x D)	17,5 x 8,7 x 27,75 inch (44,5 x 22,1 x 70,5 cm) De totale diepte is inclusief standaard kabelmanagermetingen.	17,5 x 14 x 27,75 inch (44,5 x 35,6 x 70,5 cm) De totale diepte is inclusief standaard kabelmanagermetingen.	17,5 x 27,8 x 27,75 inch (44,5 x 70,5 x 70,5 cm) De totale diepte is inclusief standaard kabelmanagermetingen.
Rekeenheden	5 U	8 U	16 U
Gewicht
Basisconfiguratie Redundante configuratie Chassis met middenvlak Volledig beladen chassis	68,3 pond (31,0 kg) 97,8 pond (44,4 kg) 52,0 pond (23,6 kg) 128,0 pond (58,1 kg)	88,4 pond (40,1 kg) 111,2 pond (50,5 kg) 65,5 pond (29,7 kg) 163,6 pond (74,2 kg)	203,5 pond (92,3 kg) 225,1 pond (102,1 kg) 150,0 pond (68,0 kg) 350,1 pond (158,8 kg)
Totaal aantal slots	4	8	14
Sleuven beschikbaar voor lijnkaarten**	2 met stofredundantie (3 zonder)*	6*	11 met stofredundantie (12 zonder)*
